产品: 多频高性能无线自组网基站E558
多频高性能无线自组网基站E558
产品说明

M558 是一款大功率高性能 MESH 自组网设备,针对需要零配置快速搭建通讯网络应用场景专们设计的一款高性能无线 MESH 自组网基站、中继站。M558 支持 580MHz 与 5.8GHz 并发双链路MESH 组网,同时支持 4G LTE 公网、LTE 专网、有线网络回传数据,并可以提供 2.4G/5G 标准wifi 热点用于近距离的移动终端接入,可广泛消防应急、武警反恐、部队演练、大型设备吊装、考古探险、车队船队护航等复杂高动态环境的现场组网应用。

应用领域

• 应急通讯/应急抢救指挥/应急通讯车
• MESH自组网/单频通讯/部队演习
• 光电智慧城市/户外电力、勘测/机载船舶传输
• 城市巡防专网建设/军队演习、班组通讯/无人机图传数传


类别

名称

说明

特点优势

采用最新高性能 CPU+工业级射频前段

mesh 组网频率 580MHz 2*10W;5.8GHz 2*1000mW组网频率

wifi 热点:2.4G/5G 2*100mW

DC 供电 24V

支持 4G LTE公网与 LTE 专网

针对批量客户提供二次开发

基本参数

组网频率

580MHz 2*10W;5.8GHz 2*1000mW

调制方式

DSSS/CCK BPSK/QPSK OFDM  BPSK/QPSK//16-QAM/256-QAM

发射功率

510MHz-580MHz@10W*2 (580MHz频段mimo MESH)

5180MHz-5850MHz@1W*2 (5.8GHz频段mimo MESH)

2.4G/5.8G@100mW标准wifi接入点

接收灵敏度

最高-97dBm

天线接口

580MHz(N*2);5.8GHz(N*2)

2.4G/5G WIFI(SMA*2);LTE(SMA*3

信道频宽

5M/10M/20M/40MHz(软件可调)

LTE 4G公网

支持7频全网通(模块可换)

LTE 专网

支持600MHz/1.4G/1.8G通讯专网(模块可更换)

wifi热点

2.4G/5G 2*100mW

有效距离

60公里以上(架高)

网络/管理

配置方式

WEB

自组网节点数

不小于50台

系统

MESHCOM组网

物理/环境

工作温度

-40ºC~+65ºC

工作湿度

5%~95%(non-condensing)

存储温度

-45ºC ~+85ºC

重量

200g

尺寸

174 x 166 x 17mm

电气特征

供电

DC 24V

整机功耗

整机平均功耗10-60W

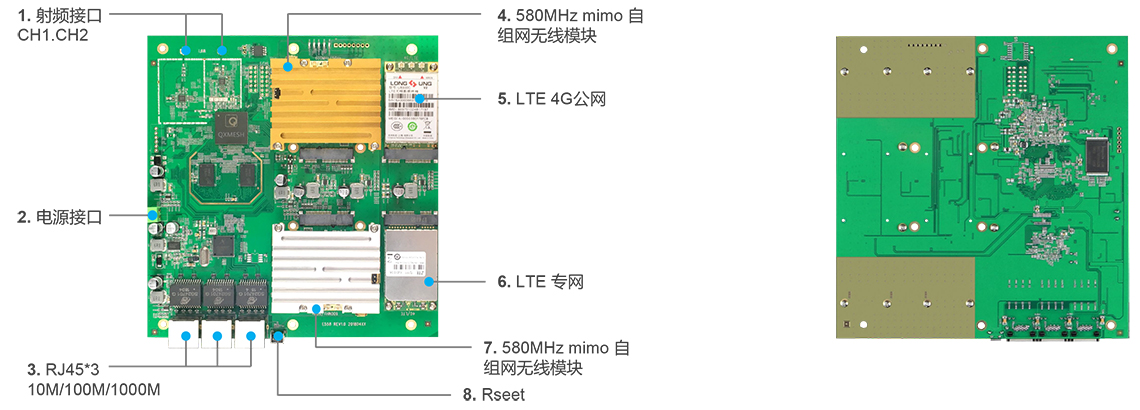

[多频高性能无线自组网基站]


自组网应急通讯系统

MESHCOM专为消防设计了完整的自组网应急通讯系统,整个系统为二层透明网络构架,以黑匣子的方式实现了组网自动化,可方便现场搭载各种音视频传输、机器人控制、传感器等IP层应用。MESHCOM消防应急通讯系统分为三个部份:

E558与ANT1400、WIFI模块搭配使用


1. 主干链路

E558主干链路、多网融合、远距离连接、跨系统链接为核心目的其特点为性能强、功能多、但体积偏大。M558是一款理想的自组网基站,它具有580MHz低频(10W*2)+5GHz(2W*2)双频MESH链路可较解决低频下距离与高度的悖论,其可在地面车载无障碍环境实现4-5公里高带宽传输,也可以在较高建筑物上实现50-100公里的超远距离通讯;同时支持4G LTE公网(未来可以直接扩展5G公网)与LTE专网,可以为现场提供公网接入能力,也可以融入一些城市LTE专网或现场LTE专网接入;M558适用于指挥车或移动指挥箱也单独用于较复杂环境单独组网。自带触屏系统无需电脑与外围配套设备即可实现配置与状态监控,非常易用且较强现场生存能力;自带双频wifi,方便其它设备接入。


2. 自组网中继

自组网中继,以小区域链路、通讯自动接力、复杂环境补盲或简单环境单独组网使用,其特点是性能较好、功能相对单一、体积便携,MLE750A600X2-30BAT系列是良好的自组网中继、其具有双频580MHz与5GHz双频,既可以双频组网也可以使用580M组网、5GHz使用5.8G频率做wifi接入使用非常适合于现场快速架设。


3. 自组网单兵

自组网单兵,以小范围多人员互联、接入MESH中继或MESH基站等便于携带的穿戴式设备为主要目的,兼顾其它终端设备接入能力。ANT1400A是一款一体化轻量化单兵设备,可以方便固定于头盔、无人机等需要轻量化应用其自带语音通讯模块,同时提供wifi接入热点可方便接入,非常适用于前线作战人员使用。ML150A-1400是一款轻量化的MESH设备内置HDMI编码器可用于接入特种摄像头或直播等,非常适用于现场情况的采集。

1120X500 尺寸图E558.png
