产品: 小型化1.4G COFDM自组网模块ML302-1400
小型化1.4G COFDM自组网模块ML302-1400
产品说明

ML302-1400是一款发射功率1400MHz MESH模块,具有通讯距离远,抗干扰能力强、抗衰性能好等特点,在空旷地通讯距离可达10公里以上,在城市有障碍物环境中也可以获得2-3公里以上的非视距通讯能力,无线基带使用标准802.11协议,可通过USB或网终接口快速与安卓智能终端等其它设备对接。

应用领域

• 应急通讯/应急抢救指挥/应急通讯车
• MESH自组网/单频通讯/部队演习
• 城市巡防专网建设/军队演习、班组通讯/无人机图传数传


类别

名称

说明

特点优势

支持COFDM双向图传数传或MESH自组网工作两种工模式(两种不同固件支持)

发射功率大,最大功率可达27dBm

接收灵敏度高,灵敏度优于-95dBm@20MHz(6Mbps)

通讯距离远,空旷地最远可达10公里以上

抗衰性能好,在城市建筑物,林区等有障碍非视距情况下仍能保证2-3公里以上可靠的传输性能

高宽带、在可视环境下可提供高达80Mbps以上有效带宽,在非视距情况下也可以保证10Mbps以上有效带宽

高度可定制,MEL系列产品支持350M-1800M频率灵活定制,可满足您各种复杂应用的小批量定制需求

基本参数

组网频率

1400MHz

1412-1462MHz 可调(340MHz-1800MHz 可定制)

调制方式

BPSK,QPSK,CCK,OFDM,COFDM,16-QAM,32-QAM,64-QAM

发射功率

27dBm

接收灵敏度

最高-97dBm@20MHz 6MBps

天线接口

MMCX

信道频宽

2.5M/5M/10M/20M/40M(可调)

有效带宽

高达90Mbps

有效距离

空旷地最远可达10公里以上,有较强非视距通讯能力

网络/管理

配置方式

WEB或MESH集中管理控制台

自组网节点数

14个

系统

MESHCOM COFDM图传或MESHCOM MESH组网

物理/环境

工作温度

-40ºC ~ +65ºC

工作湿度

5% ~ 95%(non-condensing)

存储温度

-45ºC ~ +85ºC

重量

100g

尺寸

67 x 50 x 20mm

电气特征

支持电压

9-24V供电

整机功耗

整机平均功耗3-5W,峰值功耗5W

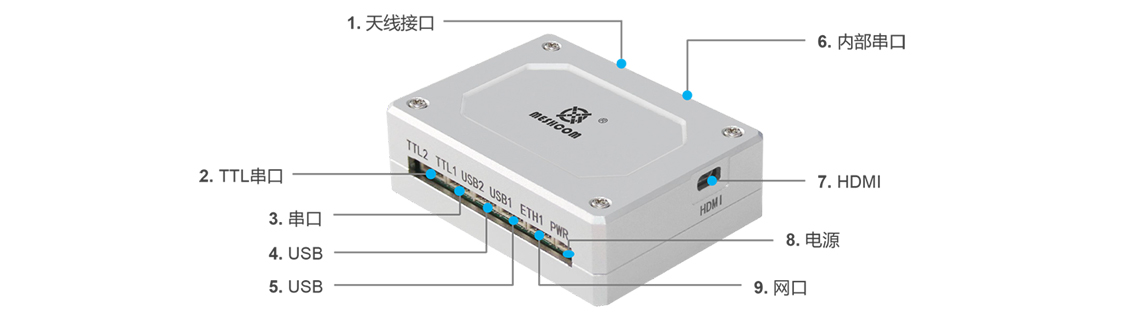

外观接口

接口

HDMI:视频接口

PWR:电源

ETH1:网口

USB1、 USB2:USB接口

TTL1、TTL2:TTL串口

WPR、S1 S2 S3 S4:电源指示灯\信号强度指示灯



【消防现场救援应急通讯】


反恐单兵作战

MESHCOM 自组网单兵、自组网中继、自组网车载基站、无人机自组网模块,可为反恐队员在城市楼宇、森林、水面、危化场地、乡村等较大范围提供不依赖公网的宽带通讯链路,通过无人机提供的空中平台搭载MESHCOM无人机自组网模块可很容易实现5-10公里城市、森林等遮挡严重环境的通讯指挥解决传统对讲机的各种弊端。
   语音.png                        视频.png                            传输 (1).png                         数据.png





无人机图数传输

MESHCOM提供COFDM图传模块为无人机、无人船、无人车等对实时性要求较高又有较高视频流量的应用场景提供绝佳对策,MESHCOM图传系统为双向单工模式,视频传输下行通道与上行控制链路为两条独立的单向通道,杜绝了模拟传输清晰度不够无上P数字传输因为双向链路确认与IP握手问题带来的不可控延时与命令缓存带来的飞控滞后危险。500mW即可实现10公里以上高清视频实时传输。
   语音.png                        视频.png                            传输 (1).png                         数据.png





海上救援

海上环境复杂多变,没有公网、卫星电话费用高接入性差等问题,给海上救援指挥带来挑战,MESHCOM自组网产品可在主舰、子船、无人机、直升机快速搭建一个立体通讯网络,其提供的自动中继多跳功能可以通过有人直升机、无人机等高空环境实现几十海里的宽带通讯链路,给现场人员的指挥调度提供更准确实时境况。
    语音.png                        视频.png                            传输 (1).png                         数据.png





消防救援

使用MESHCOM MESH单兵、MESH中继与调度平台,可快速搭建一个覆盖高层居民楼、地下停车场、大型商业综合体、地铁等复杂环境的无中心基站音视频指挥系统,可实时将火场一线环境直观展现给后端,同时还可以给消防员生命体征、空气余量、有毒有害气体传感器提供一个透明IP通道,便于指挥人员、专家快速对火场进行分析决断。
   语音.png                        视频.png                            传输 (1).png                         数据.png

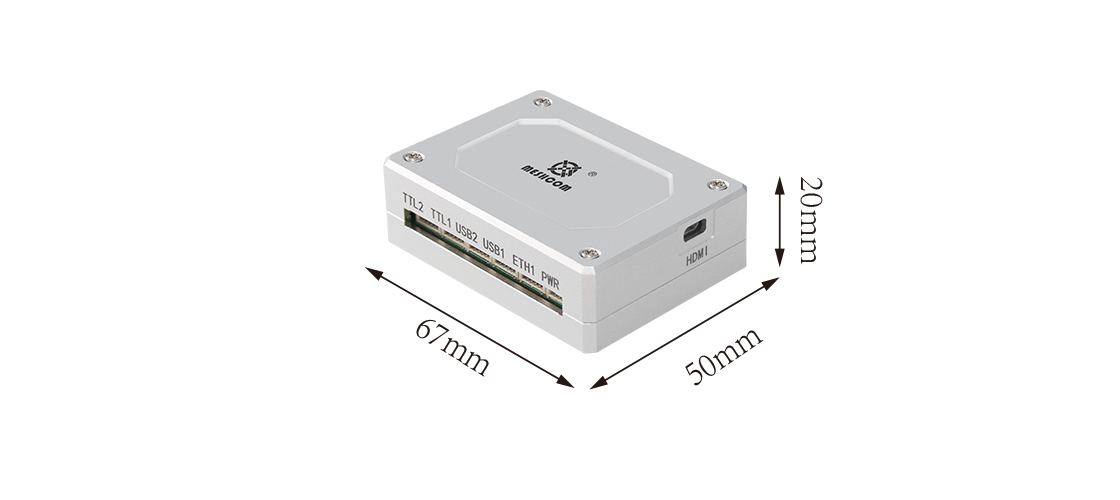

1120X500 尺寸图ML302-1400.png
