产品: MESH自组网机载基站MS110-1400

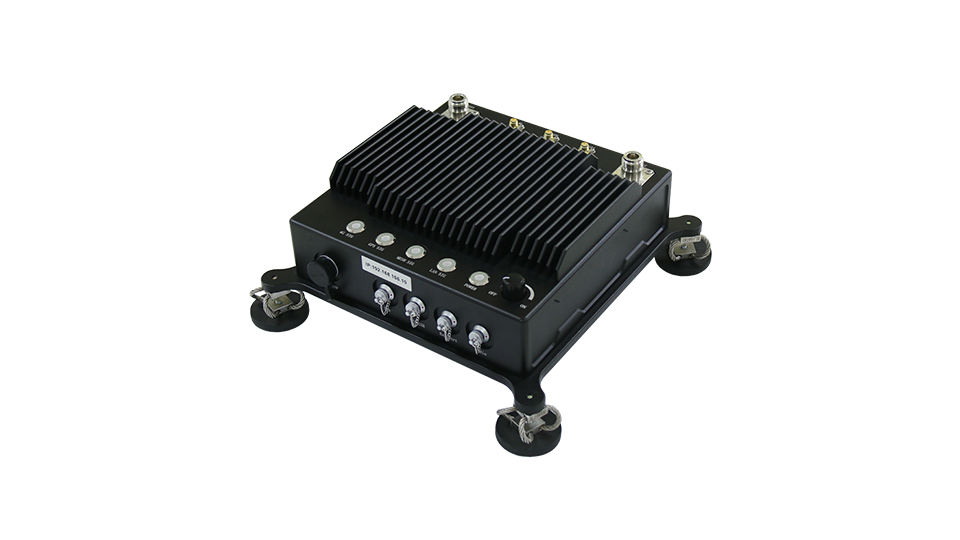

MESH自组网机载基站MS110-1400
产品说明

MS110-1400是一款机载宽带MESH设备,支持MIMO高性能自组网功能,内建高 达10W高线性功放,IP67防护等级,无中心的多跳组网方式,支持4G LTE公网接入,支持 2.4G/5.8G双频WIFI,支持PTT语音,自带减震设计可广泛应用于车载、船载、机载等恶劣环境。

应用领域

• 应急通讯/应急抢救指挥/应急通讯车
• MESH自组网/单频通讯/部队演习
• 城市巡防专网建设/军队演习、班组通讯/无人机图传数传


类别

名称

说明

特点

优势

MIMO 双通道自组网

集中管理平台,支持 GIS 拓扑图

最高速率可达 80Mbps

基本参数

组网频率

1400MHz-1480MHz@10W MIMO 2*2

调制方式

DSSS/CCK BPSK/QPSK OFDM  BPSK/QPSK//16-QAM/64-QAM

发射功率

40dBm

接收灵敏度

102dBm@5MHz  BPSK

天线接口

MESH N*2、WIFI SMA*1、GPS  SMA*1

信道频宽

2M/5M/10M/20M/40M(可调)

wifi热点

2.4G / 5.8G

有效距离

架高无障碍传输距离20-60公里(架高)

网络/管理

配置方式

WEB、MESHCOM管理平台

自组网节点数

不小于50台

系统

MESHCOM自组网

物理/环境

工作温度

-30℃ ~ +65℃

工作湿度

5% ~ 95%(non-condensing)

存储温度

-45ºC ~ +85ºC

重量

3.2Kg

尺寸

240 x 240 x 80mm

电气特征

充电器

24V

整机功耗

整机平均功耗12W

待机时间

4-6h

充电时间

2.5h

外观接口

接口

开关,N头*2,4G天线*1,GPS天线,WIFI天线,充电,网口,串口,手麦

1120X500 外部接口MS110-1400.png


【消防现场救援应急通讯】


反恐单兵作战

MESHCOM 自组网单兵、自组网中继、自组网车载基站、无人机自组网模块,可为反恐队员在城市楼宇、森林、水面、危化场地、乡村等较大范围提供不依赖公网的宽带通讯链路,通过无人机提供的空中平台搭载MESHCOM无人机自组网模块可很容易实现5-10公里城市、森林等遮挡严重环境的通讯指挥解决传统对讲机的各种弊端。
   语音.png                        视频.png                            传输 (1).png                         数据.png





无人机图数传输

MESHCOM提供COFDM图传模块为无人机、无人船、无人车等对实时性要求较高又有较高视频流量的应用场景提供绝佳对策,MESHCOM图传系统为双向单工模式,视频传输下行通道与上行控制链路为两条独立的单向通道,杜绝了模拟传输清晰度不够无上P数字传输因为双向链路确认与IP握手问题带来的不可控延时与命令缓存带来的飞控滞后危险。500mW即可实现10公里以上高清视频实时传输。
   语音.png                        视频.png                            传输 (1).png                         数据.png





海上救援

海上环境复杂多变,没有公网、卫星电话费用高接入性差等问题,给海上救援指挥带来挑战,MESHCOM自组网产品可在主舰、子船、无人机、直升机快速搭建一个立体通讯网络,其提供的自动中继多跳功能可以通过有人直升机、无人机等高空环境实现几十海里的宽带通讯链路,给现场人员的指挥调度提供更准确实时境况。
    语音.png                        视频.png                            传输 (1).png                         数据.png





消防救援

使用MESHCOM MESH单兵、MESH中继与调度平台,可快速搭建一个覆盖高层居民楼、地下停车场、大型商业综合体、地铁等复杂环境的无中心基站音视频指挥系统,可实时将火场一线环境直观展现给后端,同时还可以给消防员生命体征、空气余量、有毒有害气体传感器提供一个透明IP通道,便于指挥人员、专家快速对火场进行分析决断。
