城市消防应急通讯方案

      城市复杂建筑是指高层、地下、大型综合体等建筑，此类建筑往往因为结构复杂，对信号屏蔽和衰减严重，造成内部存在大量通信盲区。该类灾害事故救援关键应急通信装备由综合定位、图像、语音采集、传输及现场调度指挥等设备组成。

城市复杂建筑通信覆盖：针对高层、地下、大型综合体等建筑，通过架设图像、语音自组网基站，实现无线信号的延伸，保障内部通信覆盖 。
救援现场到前方指挥部通信：在救援现场，通过沿途架设图像自组网基站和语音通信基站，实现无线信号延伸，保障前方指挥部对救援现场的实时音视频调度 。
前方指挥部到后方指挥中心通信：前方指挥部通过卫星通信车，将图像数据通过消防卫星网络回传到后方指挥中心，同时利用4G公网通信模块进行语音通信，辅助后方指挥员进行决策 。
综合定位系统：在高层、地下、大型综合体内部，通过内攻登记装置和综合定位装置，实现内攻人员的登记入场和精确定位，同时将生命体征数据传输到指挥员的移动端综合定位终端 。
消防应急通信解决方案：提供了一种全融合应急通信解决方案，包括楼宇网络覆盖、地下区域网络补盲和现场指挥调度中心的建立，以满足高楼火灾等消防救灾场景的实战需求 。
城市消防应急通信三级作战网构建：一个三级网解决方案，包括消防一级网（城市消防辖区覆盖网）、二级网（现场指挥网）和三级网（灭火救援战斗网），以解决城市重大灾情现场的音视频应急通信难题 。
消防应急通信保障方案：该方案基于现有的通信技术和资源，通过综合运用各种通信手段和资源，搭建起一套应急通信网络，实现信息的快速传递、快速部署、快速反应、快速响应 。
消防应急通信-自组网应用：在灭火救援现场内外，快速部署不同形态自组网电台，通过构建无线多跳网络，有效解决通信不畅或盲区问题，保障火场内外消防官兵可靠、及时的无线通信 。
湖北省消防救援总队实战演练：展示了在森林火灾扑救中的跨区域通信实战演练，通过调集多种通信设备和力量，构建起有效的通信保障体系。

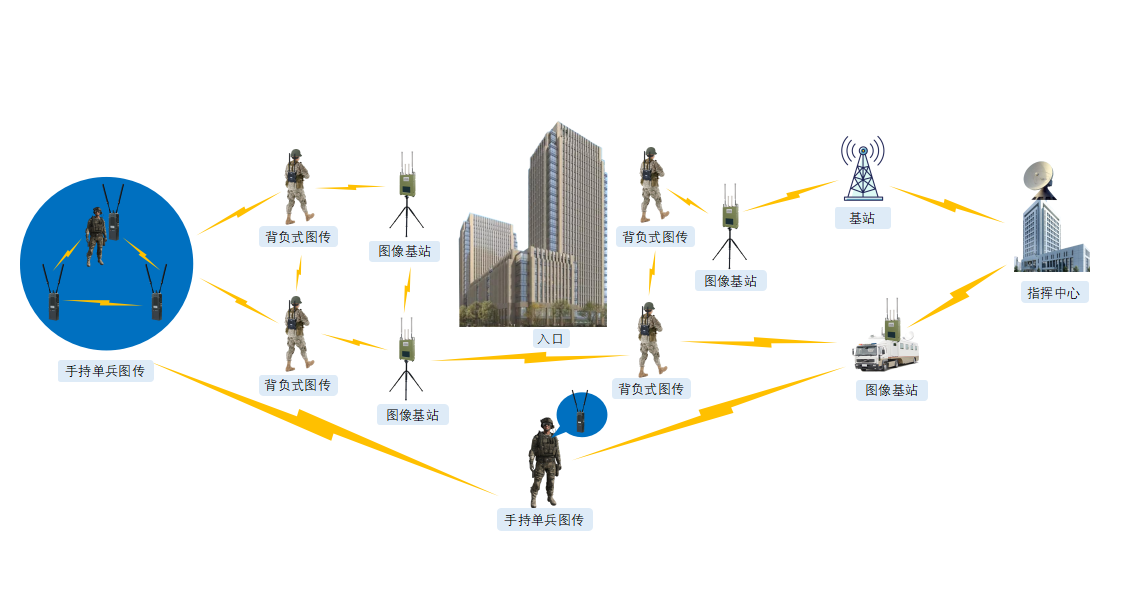

如图所示：

本文以实际需求为例，说明传输信息方式和业务类型

图像、语音方面：

（1）高层、地下、大型综合体内部通信覆盖。

高层、地下、大型综合体内部通过架设图像、语音自组网基站的方式，实现楼宇内或者地下场景无线宽窄带信号的延伸，面向高楼、大型综合体场景，每隔2-3层楼架设1台图像自组网基站、1台语音自组网基站，可以实现楼宇内图像、语音信号覆盖，前方救援人员则携带背负式或者手持式自组网单兵图传、对讲机，实现前方灾害事故现场音视频的采集与回传。

（2）救援现场到前方指挥部通信覆盖。

以前方指挥部架设的图像自组网基站、语音通信基站为中心，往高层、地下、大型综合体突进时，沿途根据基站屏幕上的链路状态提示，沿途选取高点或弯道接力架设图像自组网基站、语音通信基站，进而实现无线宽窄信号延伸到救援现场内部，实现前方指挥部对救援现场的实时音视频调度。同时，指挥员可利用语音综合调度台将不同的语音通信制式设备进行派接，实现与不同单位的协同作战。

（3）前方指挥部到后方指挥中心通信传输。

前方指挥部的图像自组网基站通过与现场的卫星通信车采用有线连接的方式，实现将前方视频图像数据透过消防卫星网络回传到后方指挥中心，通过语音综合调度台内置的4G公网通信模块实现与后方指挥指挥中心进行语音通信，辅助后方指挥员指挥决策。

综合定位方面：

（1）高层、地下、大型综合体内部定位。

开展内攻作战前，安全员通过内攻登记装置，实现内攻人员的登记入场，同时可以把数据同步到指挥员的移动端综合定位终端，避免内攻人员统计混乱、内攻空呼压力不达标、内攻危险预警不及时等问题。内攻人员佩戴综合定位装置（通过蓝牙自动连接生命体征监测装置），自动建立定位自组网传输信息和精确定位，并把采集的生命体征数据传输到前方指挥员的移动端综合定位终端。同时，其他救援人员可在安全出口、取水源、特殊物资等重要位置布设综合定位信标，自动接入定位自组网，引导内攻人员快速搜寻。

（2）救援现场到前方指挥员通信。

前方指挥员携带的移动端综合定位终端可以通过自组网或公网连接救援现场的综合定位装置、内攻登记系统、综合定位信标等设备。前方指挥员通过综合定位指挥终端，实时观察战斗员的位置分布、内攻统计、生命体征、空呼压力等信息。现场指挥员在发现险情时，可以通过移动端综合定位终端定点对内攻人员发出撤离信号，并在撤离统计面板上观察队员应答情况、所在位置、撤离过程、内攻人数等。

（3）前方指挥员到后方指挥中心定位信号传输。

指挥员携带的移动端综合定位终端可以通过消防卫星通信网或公网连接到后方指挥中心，把所有现场数据同步到后方指挥中心的综合定位系统上，把前方采集的人、车、装备的室内外位置数据，队员的内攻数据，以及基于位置的生命体征、空呼压力等感知数据，进行直观标绘，充分挖掘数据相关性，提供预警信息和辅助决策信息。

系统技术指标：

MESHCOM 自组网设备基于无中心的自组网通讯网络，具备距离远、带宽高、部署灵活通电即用，可应用于公安、消防、交警、人防应急、城管执法、环保监控、三防应急、水利防汛、电力抢险、铁路抢险、海事执法、海监巡查、海关边防、码头监控、森林防火、油田防盗、军事侦察、电视转播等;适合城区、海上、山地等多种复杂环境中高质量图像的实时移动传输。

网络拓扑架构

本产品为无中心自组织网络结构，网络拓扑可根据实际情况以及节点之间的实际位置，实时变化，自动组织。在该网络中，不存在中心节点或单点故障。任意节点的退出或再加入，不会对其他节点的正常通信造成影响。任意单个或多个节点在关闭、受到地形或其他因素影响脱离网络时，其他节点仍能保持正常连接和数据的正常通信。任意脱网节点均可以在影响因素消除后快速恢复网络连接和数据通信，恢复时间小于3秒。

所有网络内节点正常通讯

任意节点脱离网络，其他节点也可保持正常连接

网络内的节点均具备自动多跳接力功能，任意两个节点之间需要进行的信息传输，在节点之间因距离地形等因素限制的情况下，无法直接传输时，均可通过其他节点进行中继接力传输。并具有路径自由选择、路由自动管理等功能，保证信息通过最短路径进行传输，并根据节点之间的实时连接状态选择是否进行接力中继传输和最优接力中继路径。

本产品可自动实现以下多种网络拓扑类型，满足不同作战场景的需求。

链状网络

链状网络主要用于满足拓展距离或适应复杂地形环境的作战需要。可实现链状网络两端的多跳双向通信。适用于单兵深入复杂地形、楼宇等情况下与后方的实时双向通信，或移动中的车队等链状队伍的实时通信。

星状网络

星状网络主要用与城市覆盖、中心指挥等作战场景。位于星状网络拓扑中心的节点既可以作为指挥中心节点与所有其他节点保持双向音视频指挥和数据通信，也可以作为其他节点的中继接力节点，为其他节点的通信提供中继接力服务。

混合网络

混合网络拓扑可实现随机动态实时变化，可实现固定节点和移动节点的混合组网，并保证在节点之间的相对位置随机变化时的正常双向通信以及中继接力自动选择和路径自动选择。

任意多个不同频点的两个无线自组网络之间可通过有线、卫星等IP连接方式进行互联，实现网络融合和节点数量扩展。

兼容性
以上所提关键应急通信装备中，单兵图传、图像基站、背负式图传、支持市场通用的接入标准及传输协议，能够兼容已购的各类通信终端设备。其中语音通信类装备中，自组网基站应能支持标准PDT制式的新购或已购对讲机的接入；图像传输类装备中，宽带自组网基站应能支持新购或已购的各类摄像机、单兵图传通过Wifi、有线等方式接入；综合定位类装备中，支持通过蓝牙接口与综合定位单兵终端互通，综合定位单兵终端、综合定位信标、综合定位平板终端之间通过标准无线协议互通，并可通过公网或卫星通信网回传数据，同时，用于智能指挥、一张图等系统调用；卫星通信类装备中，轻型/超轻型便携站的信号落地到消防救援局卫星主站，通过指挥视频实现互通，便携站之间不直接互通。

服务与技术支持
我们提供最高性价比的整体解决方案，针对行业客户我们提供logo定制、界面定制、功能定制等个性化服务，所有技术问题我们一站式解决。
