产品: MESH自组网机载基站ME112-1400
MESH自组网机载基站ME112-1400
  • MESH自组网机载基站ME112-1400
产品说明

ME112-1400是一款机载宽带MESH设备,支持MIMO高性能自组网功能,内建高达10W高线性功放,IP67防护等级,无中心的多跳组网方式,支持4G LTE公网接入,支持 2.4GWIFI,支持PTT语音,自带减震设计可广泛应用于车载、船载、机载等恶劣环境,可为武警反恐、消防救援、部队演练等复杂环境下提供强有力的通讯保障。

应用领域

• 应急通讯/应急抢救指挥/应急通讯车
• MESH自组网/单频通讯/部队演习
• 城市巡防专网建设/军队演习、班组通讯/无人机图传数传


类别

名称

说明

参数

组网频率

1410MHz-1480MHz@10W MIMO 2*2

调制方式

BPSK/QPSK/OFDM/BPSK/QPSK/16-QAM/64-QAM

发射功率

40dBm

接收灵敏度

-102dBm@5MHz  BPSK

天线接口

MESH N*2、WIFI SMA*2、GPS  SMA*14G  SMA*1

信道频宽

2M/5M/10M/20M/40M(可调)

wifi热点

2.4G

有效距离

架高无障碍传输距离20-60公里

网络

配置方式

WEB、MESHCOM管理平台

自组网节点数

不小于50台

管理

集中管理平台,支持GIS拓扑图

系统

MESHCOM自组网

物理

工作温度

工作:-40℃ ~ +65℃

存储-45ºC ~ +85ºC

工作湿度

5% ~ 95%(non-condensing)

重量

3.2Kg

尺寸

240 x 240 x 90mm

电气

供电

24V

整机功耗

整机最大功耗25W

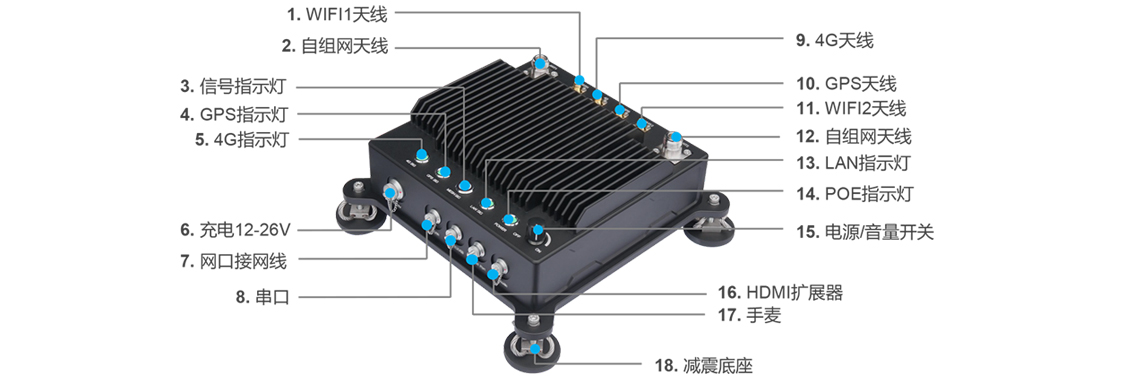

接口

接口

开关,N头*2,4G天线*1,

GPS天线*1,WIFI天线*2,

充电,网口,串口,手麦





【消防现场救援应急通讯】


反恐单兵作战

MESHCOM 自组网单兵、自组网中继、自组网车载基站、无人机自组网模块,可为反恐队员在城市楼宇、森林、水面、危化场地、乡村等较大范围提供不依赖公网的宽带通讯链路,通过无人机提供的空中平台搭载MESHCOM无人机自组网模块可很容易实现5-10公里城市、森林等遮挡严重环境的通讯指挥解决传统对讲机的各种弊端。
• 应急通讯/应急抢救指挥/应急通讯车
• 光电智慧城市/户外电力、勘测/机载船舶传输
• 城市巡防专网建设/军队演习、班组通讯/无人机图传数传

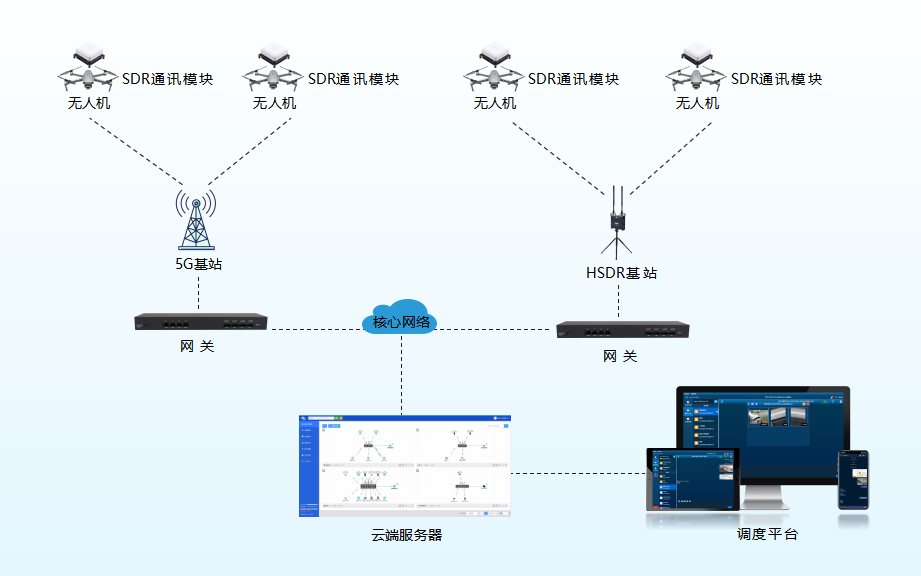

无人机图数传输

MESHCOM提供COFDM图传模块为无人机、无人船、无人车等对实时性要求较高又有较高视频流量的应用场景提供绝佳对策,MESHCOM图传系统为双向单工模式,视频传输下行通道与上行控制链路为两条独立的单向通道,杜绝了模拟传输清晰度不够无上P数字传输因为双向链路确认与IP握手问题带来的不可控延时与命令缓存带来的飞控滞后危险。500mW即可实现10公里以上高清视频实时传输。
• 应急通讯/应急抢救指挥/应急通讯车
• 光电智慧城市/户外电力、勘测/机载船舶传输
• 城市巡防专网建设/军队演习、班组通讯/无人机图传数传





海上救援

海上环境复杂多变,没有公网、卫星电话费用高接入性差等问题,给海上救援指挥带来挑战,MESHCOM自组网产品可在主舰、子船、无人机、直升机快速搭建一个立体通讯网络,其提供的自动中继多跳功能可以通过有人直升机、无人机等高空环境实现几十海里的宽带通讯链路,给现场人员的指挥调度提供更准确实时境况。
• 应急通讯/应急抢救指挥/应急通讯车
• 光电智慧城市/户外电力、勘测/机载船舶传输
• 城市巡防专网建设/军队演习、班组通讯/无人机图传数传






消防救援

使用MESHCOM MESH单兵、MESH中继与调度平台,可快速搭建一个覆盖高层居民楼、地下停车场、大型商业综合体、地铁等复杂环境的无中心基站音视频指挥系统,可实时将火场一线环境直观展现给后端,同时还可以给消防员生命体征、空气余量、有毒有害气体传感器提供一个透明IP通道,便于指挥人员、专家快速对火场进行分析决断。
• 应急通讯/应急抢救指挥/应急通讯车
• 光电智慧城市/户外电力、勘测/机载船舶传输
• 城市巡防专网建设/军队演习、班组通讯/无人机图传数传
