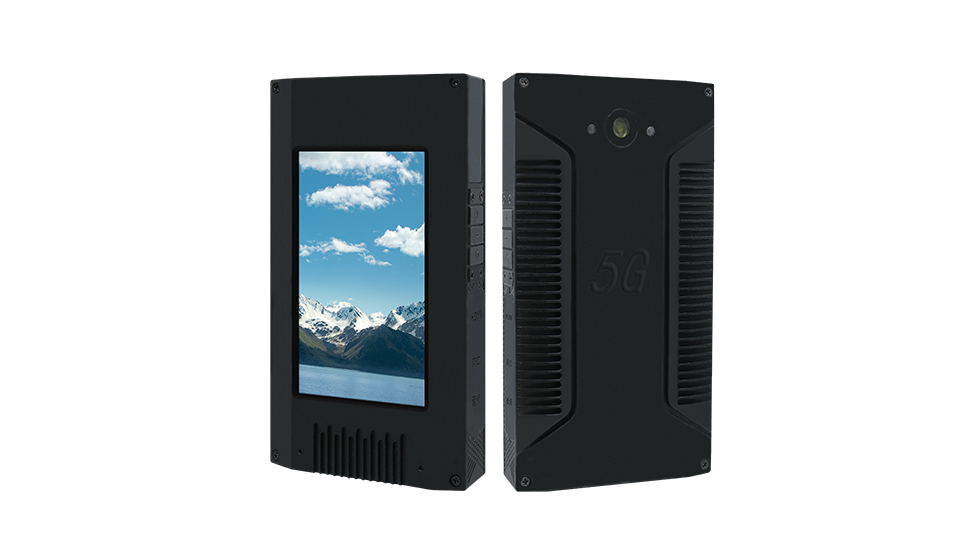

5G单兵图传采用嵌入式系统架构，设备支持视频采集、编码压缩、双向对讲功能、5G/4G网络传输、北斗定位、数据存储等功能。支持 4G/5G 全网通网络，支持以太网接口、外置音视频接入、外接热成像仪等，对多条连接线集成至一条线路、一个接口，基于蜂窝组网技术的单兵音视频采集装备应内置麦克风及扬声器。可以通过HDMI、网口输入接口与无人机、机器人、DV摄像机等摄像设备组合使用，实现实时视频传输。支持5G双通道网络状况进行毫秒级的带宽监控实现快速负载平衡，解决多种无线网络状况突变时快速实现负载平衡，达到稳定的网络传输的效果。现场人员携带手持5G图传设备，通过5G网络将现场的音频视频实时回传到应急指挥中心。在应急指挥中心，可以看到实时传输的音视频画面，并通过语音对单兵进行指挥。
应用领域• 应急通讯/应急抢救指挥/应急通讯车
• MESH自组网/单频通讯/部队演习
• 光电智慧城市/户外电力、勘测/机载船舶传输
• 城市巡防专网建设/军队演习、班组通讯/无人机图传数传
类别 | 名称 | 说明 |
参数 | 视频接口 | 标准的HDMI输入1080P：25/30/50/60Hz， 720P：25/30/50/60Hz。压缩标准 H265/264 Main Profile |
视频覆盖范围 | 视频帧率覆盖范围为5～60fps可调整，视频码率128Kbps～6Mbps可调整，支持本机录像，支持64G以上存储卡循环存储，网络适应性支持智能的动态码率调整 | |
音频接口 | 音频输入 内置拾音器，蓝牙、HDMI伴音可选、编码标准 AAC/G711/ARM | |
编码标准 | AAC/G711/ARM | |
存储 | MicroSD 卡 TF卡， 支持256G | |
模式 | 支持双向语音对讲 | |
定位 | 支持单北斗独立卫星定位，定位数据可实时上传至国家消防救援局消防综合定位服务平台 | |
OSD功能 | 可提供中文、数字、字母等信息用于OSD叠加 | |
有效距离 | 配置全向天线情况下,视距场景与图像自组网基站间传输距离≥4km，且无线传输速率≥4Mbps | |
自组网节点数 | 不小于50台 | |
管理 | 网络模式 | 5GSA/NSA组网模式， LTE-TDD/LTE- FDD，5G/4G/3G全频段兼容/FDDFDDFDDFDDFDDFDD/WCDMA/EVDO/TDS-CDMA多种网络，可定制400M、1.4G、1.8G专网 |
5G天线 | 内置5G全网通模块；标配2.4GHz/5.8GHz Wi-Fi，传输距离不小于10米 | |
网络接口 | RJ45 TCP/IP、ARP、HTTP、SMTP、RTP、DHCP、PPPOE协议 | |
WIFI工作模式 | 路由模式、支持热点功能 | |
预览功能 | 自带状态显示屏，可显示系统工作状态、网络状态、定位信息、剩余电量、存储状态等，提供所投产品的测试视频验证所投产品功能的真实性 | |
系统 | 产品是专业的视频编码设备，非使用安卓、鸿蒙、IOS等手机操作系统的设备 | |
环境 | 工作温度 | -30ºC ~ +70ºC |
存储温度 | -45ºC ~ +85ºC | |
工作湿度 | 5% ~ 95%（non-condensing） | |
重量 | 380g | |
防护等级 | IP67 | |
尺寸 | 142 x 82 x 30mm | |
电气 | 电池容量 | 锂电池 8000mAH 工作时间9~10小时 |
整机功耗 | 整机平均功耗6W | |
充电时间 | 2.5h | |
待机时间 | 内置锂离子电池,连续工作时间不小于6小时，支持工作中充电 | |
接口 | 安装 | 可实现DV热靴接口固定安装，可与DV摄像机配合使用；提供产品通过热靴接口安装的照片 |
电源按键 | 金属自锁式 绿色指示灯，按下开机长亮 | |
电源接口 | DC 12.6V | |

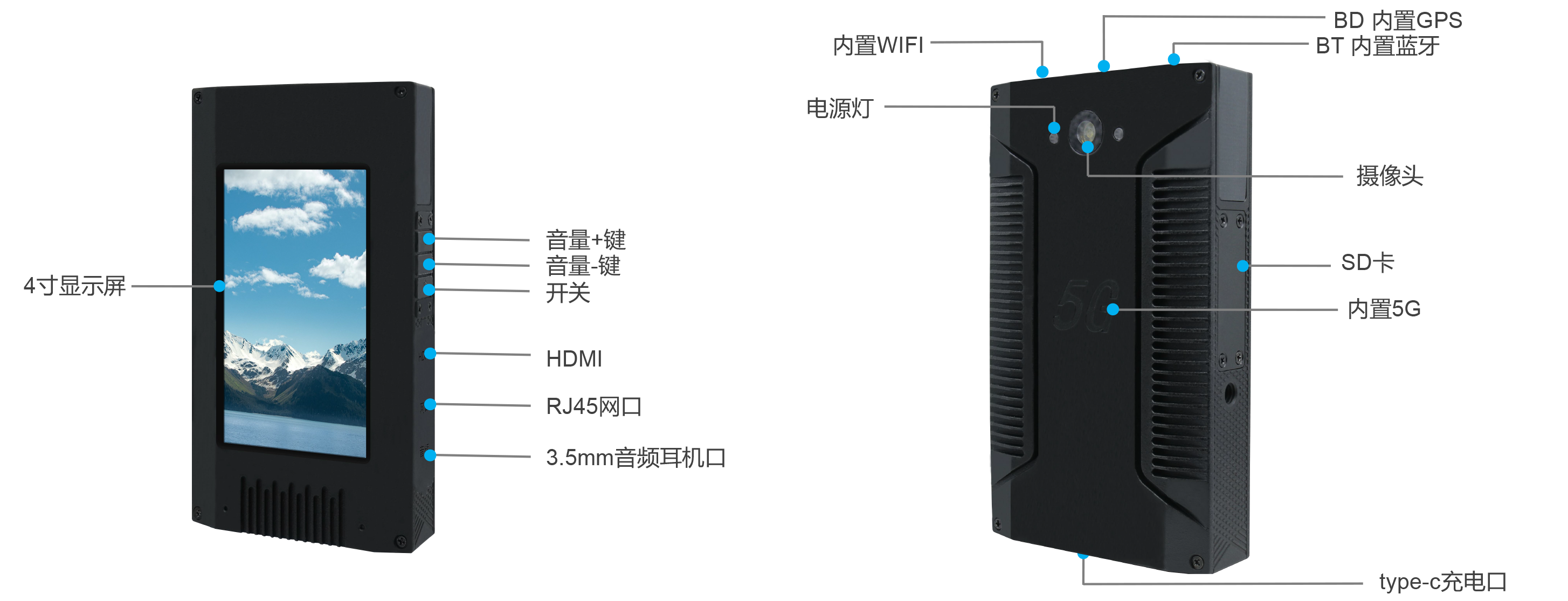

接口 | 音频接口至少支持3.5mm音频输入，输出接口，蓝牙，HDMI音频； 视频接口支持不少于1路HDMI高清输入接口，可与高清DV摄像机配合使用 |
【消防现场救援应急通讯】
| ME58-XF是一款大功率高性能MESH自组网设备，针对需要零配置快速搭建通讯网络应用场景专们设计的一款高性能无线MESH自组网基站、中继站。ME58-XF支持1400MHz与5.8GHz并发双链路MESH组网，同时支持4G/5G、LTE专网、有线网络、光纤接口回传数据，并可以提供2.4G/5G标准wifi热点用于近距离的移动终端接入，可广泛消防应急、武警反恐、部队演练、大型设备吊装、考古探险、车队船队护航等复杂高动态环境的现场组网应用。 |
 | ME32-XF实现各单兵之间的无线语音对讲、HDMI/网络视频输入、二层网络数据传输；同时还具备4G LTE接入能力（未来可升级5G网络）可快速接入公共网络；支持北斗/GPS配合MESHCOM管理平台可实时查看单兵地理位置信息。使用MIMO 2*2双天线设计，可以利用障碍物反射形成的多径提供更强大的通讯能力，在有限的体积内集成了高达4W的高效率功放。可为武警反恐、消防救援、部队演练等复杂环境下提供强有力的通讯保障。 |
 | ME52-XF是一款轻量化的宽带MESH中继设备，支持MIMO高性能自组网功能，内建高达4W高线性功放，可拆卸电池，IP66防护等级，无中心的多跳组网方式，支持4G LTE公网接入，支持2.4GWIFI，支持PTT语音，支持HDMI高清输入， 支持背负或三角架快速部署。 |
 | 反恐单兵作战 |
| MESHCOM 自组网单兵、自组网中继、自组网车载基站、无人机自组网模块，可为反恐队员在城市楼宇、森林、水面、危化场地、乡村等较大范围提供不依赖公网的宽带通讯链路，通过无人机提供的空中平台搭载MESHCOM无人机自组网模块可很容易实现5-10公里城市、森林等遮挡严重环境的通讯指挥解决传统对讲机的各种弊端。 | |
| • 应急通讯/应急抢救指挥/应急通讯车 • 光电智慧城市/户外电力、勘测/机载船舶传输 • 城市巡防专网建设/军队演习、班组通讯/无人机图传数传 | |
 | 无人机图数传输 |
| MESHCOM提供COFDM图传模块为无人机、无人船、无人车等对实时性要求较高又有较高视频流量的应用场景提供绝佳对策，MESHCOM图传系统为双向单工模式，视频传输下行通道与上行控制链路为两条独立的单向通道，杜绝了模拟传输清晰度不够无上P数字传输因为双向链路确认与IP握手问题带来的不可控延时与命令缓存带来的飞控滞后危险。500mW即可实现10公里以上高清视频实时传输。 | |
| • 应急通讯/应急抢救指挥/应急通讯车 • 光电智慧城市/户外电力、勘测/机载船舶传输 • 城市巡防专网建设/军队演习、班组通讯/无人机图传数传 | |
 | 海上救援 |
| 海上环境复杂多变，没有公网、卫星电话费用高接入性差等问题，给海上救援指挥带来挑战，MESHCOM自组网产品可在主舰、子船、无人机、直升机快速搭建一个立体通讯网络，其提供的自动中继多跳功能可以通过有人直升机、无人机等高空环境实现几十海里的宽带通讯链路，给现场人员的指挥调度提供更准确实时境况。 | |
| • 应急通讯/应急抢救指挥/应急通讯车 • 光电智慧城市/户外电力、勘测/机载船舶传输 • 城市巡防专网建设/军队演习、班组通讯/无人机图传数传 | |
 | 消防救援 |
| 使用MESHCOM MESH单兵、MESH中继与调度平台，可快速搭建一个覆盖高层居民楼、地下停车场、大型商业综合体、地铁等复杂环境的无中心基站音视频指挥系统，可实时将火场一线环境直观展现给后端，同时还可以给消防员生命体征、空气余量、有毒有害气体传感器提供一个透明IP通道，便于指挥人员、专家快速对火场进行分析决断。 | |
| • 应急通讯/应急抢救指挥/应急通讯车 • 光电智慧城市/户外电力、勘测/机载船舶传输 • 城市巡防专网建设/军队演习、班组通讯/无人机图传数传 |
