产品: DSP无线自组模块MSDR30

产品说明

DSP是一款基于DSP的全国产化芯片实现的的DSP无线自组网模块，整个板卡从CPU(ARM+DSP)、捷变射频芯片、射频功放芯片、PCB板、电阻电容均实现100%国产化。主板嵌入256MB的内存以及32MB的闪存，千兆以太口，无线速率可达100M，是一款轻量化的MESH设备可用于接入特种摄像头或直播等，非常适用于现场情况的采集、可以广泛应用于消防、武警、军队等领域的应急通讯。

应用领域

• 应急通讯/应急抢救指挥/应急通讯车
• MESH自组网/单频通讯/部队演习
• 光电智慧城市/户外电力、勘测/机载船舶传输
• 城市巡防专网建设/军队演习、班组通讯/无人机图传数传

类别	名称	说明
参数	组网频率	60MHz-6GHz，标配1.410G-1.470GHz射频功放
	调制方式	OFDM BPSK/QPSK/16-QAM/64-QAM
	发射功率	核心板0dBm，标配功放模块33dBm*2
	接收灵敏度	最高-99dBm@10MHz+BPSK
	射频接口	1.4G@SMA2、WIFI@MMCX1、GPS@MMCX*1
	信道频宽	1MHz-20MHz（可调）
	有效带宽	高达 44Mbps
	有效距离	20-60公里（架高）
网络	系统	WEB、MESHCOM管理软件
网络	自组网节点数	不小于50台
物理	温度	工作：-40ºC ~ +65ºC 存储：-45ºC ~ +85ºC
	工作湿度	5% ~ 95%（non-condensing）
	重量	270g
	尺寸	112 x 46 x 28mm
电气	供电	12-26V
电气	功耗	平均功耗 8W@33dBm,16W@36dBm，峰值功耗25W
外观	接口	1.4G天线接口2、WiFi天线接口1、 GPS天线接口1、USB2、 TTL2、SIM2、TF1、网口2、供电口*1

【消防现场救援应急通讯】

	反恐单兵作战

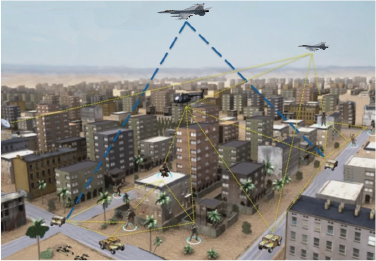

	MESHCOM 自组网单兵、自组网中继、自组网车载基站、无人机自组网模块，可为反恐队员在城市楼宇、森林、水面、危化场地、乡村等较大范围提供不依赖公网的宽带通讯链路，通过无人机提供的空中平台搭载MESHCOM无人机自组网模块可很容易实现5-10公里城市、森林等遮挡严重环境的通讯指挥解决传统对讲机的各种弊端。
	• 应急通讯/应急抢救指挥/应急通讯车 • 光电智慧城市/户外电力、勘测/机载船舶传输 • 城市巡防专网建设/军队演习、班组通讯/无人机图传数传


	无人机图数传输
	MESHCOM提供COFDM图传模块为无人机、无人船、无人车等对实时性要求较高又有较高视频流量的应用场景提供绝佳对策，MESHCOM图传系统为双向单工模式，视频传输下行通道与上行控制链路为两条独立的单向通道，杜绝了模拟传输清晰度不够无上P数字传输因为双向链路确认与IP握手问题带来的不可控延时与命令缓存带来的飞控滞后危险。500mW即可实现10公里以上高清视频实时传输。
	• 应急通讯/应急抢救指挥/应急通讯车 • 光电智慧城市/户外电力、勘测/机载船舶传输 • 城市巡防专网建设/军队演习、班组通讯/无人机图传数传


	海上救援
	海上环境复杂多变，没有公网、卫星电话费用高接入性差等问题，给海上救援指挥带来挑战，MESHCOM自组网产品可在主舰、子船、无人机、直升机快速搭建一个立体通讯网络，其提供的自动中继多跳功能可以通过有人直升机、无人机等高空环境实现几十海里的宽带通讯链路，给现场人员的指挥调度提供更准确实时境况。
	• 应急通讯/应急抢救指挥/应急通讯车 • 光电智慧城市/户外电力、勘测/机载船舶传输 • 城市巡防专网建设/军队演习、班组通讯/无人机图传数传


	消防救援
	使用MESHCOM MESH单兵、MESH中继与调度平台，可快速搭建一个覆盖高层居民楼、地下停车场、大型商业综合体、地铁等复杂环境的无中心基站音视频指挥系统，可实时将火场一线环境直观展现给后端，同时还可以给消防员生命体征、空气余量、有毒有害气体传感器提供一个透明IP通道，便于指挥人员、专家快速对火场进行分析决断。
	• 应急通讯/应急抢救指挥/应急通讯车 • 光电智慧城市/户外电力、勘测/机载船舶传输 • 城市巡防专网建设/军队演习、班组通讯/无人机图传数传
