隧道网桥通信系统应用

     无论搭建高速公路还是挖掘地铁路线，在很多时候都不免会遇到必须开掘隧道的情况，然而，隧道的建设工作并不是一件容易的事，它不但艰苦而且危险性很高。因此建设单位也必须在保证隧道掘进的质量和速度的同时确保工程处于一个安全的环境之下，以保障工程内器材和人员的安全。项目要求使系统稳定运行，在系统的政府端和企业端之间建立一条高速稳定的传输链路来保证资料、语音和视频业务的同时传输。但由于矿井内地理环境复杂，采用传统铺设有线电缆的方式来连接网路将会十分困难，线路铺设的难度之大，造价之高、施工周期之长和日後维护之不便都是煤企业所无法承受的。所以决定采用无线宽频接入，提供了可靠、高效、低成本的传输链路采用无线方式架设应急视频监控系统对煤矿行业来说是最佳的传输解决方

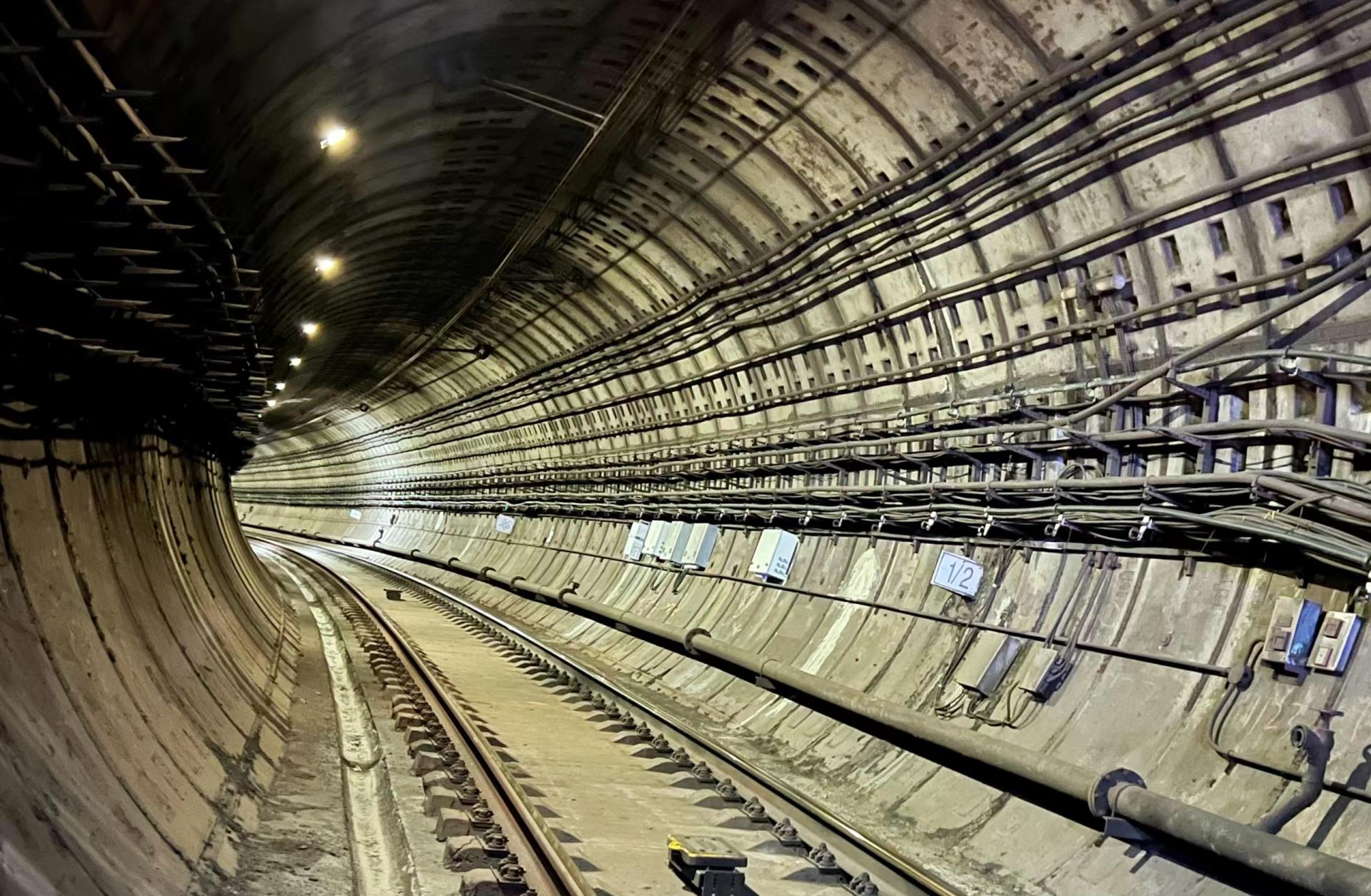

隧道监控行业需求
    随着隧道挖掘工程的不断深入,隧道内部的环境会发生多种变化,而且大量的挖掘机器、运输车辆以及施工人员也因为工程的进度而加大了出入的频率,隧道内部的长度及复杂程度加大了监控系统布线的困难程度，因此在隧道采用无线传输系统是更好的选择。用该隧道无线传输系统,可以有效提高隧道施工工程的安全系数,对隧道建设过程中进出人员、车辆、随道内部环境进行实时监控,对隧道投入使用后的交通情况、隧道内部环境、照明、火灾报警等监控环节提供帮助。

系统方案设计构架

第一层网络我们采用E2600AC-D4X2网桥设备进行组网。

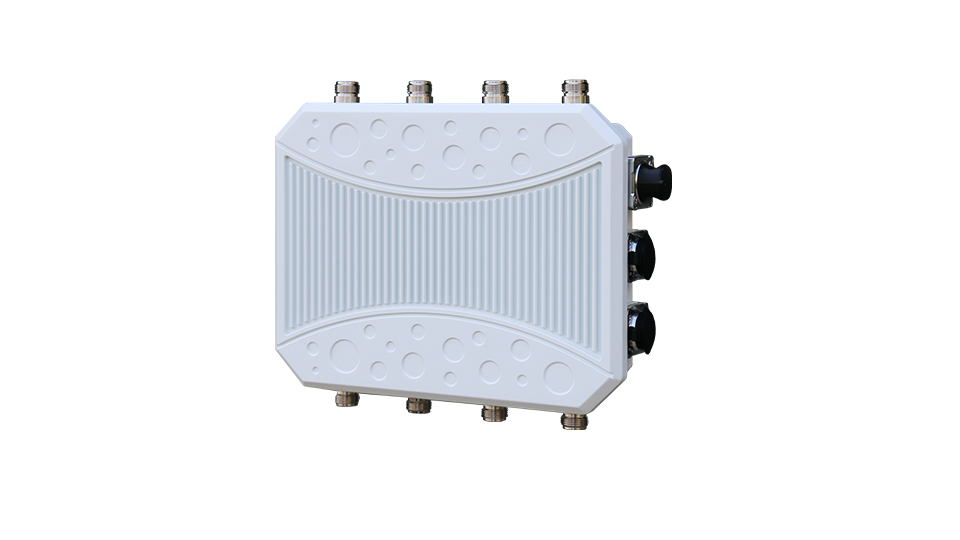

ME2600AC是一款大功率三频无线ap，具有5G_L、5G_H、2.4G三个无线频率，所以我们可以采用背靠背链式组网，这样的组网方式可以减少设备多跳后的带宽损耗。第一台设备的5G_L无线频率连接第二台设备的的5G_L无线频率，第二台设备的5G_H无线频率连接第三台设备的5G_H无线频率,以此类推。
第二层网络我们采用2.4G网络wifi全覆盖
为了节省安装成本，我们将2.4G板卡集成进了ME2600AC网桥里面，通过wifi网络将音视频传回调度中心。

隧道无线传输系统结构
1、前端-IP摄像机:用于拍摄隧道内部的情况，常安装在隧道的壁挂上
2、中端-无线传输设备:隧道建设无线传输系统常见的无线传输设备为2.4G无线网桥E2600AC-D4X2、5.8G无线网桥，由于隧道的特殊环境容易产生“隧道效应”,导致设备之间的无线频率相互干扰,因此需要在隧道内部采用两种不同的无线频率:5.8G-L和5.8G-H,这两软无线网桥都主要用于监控视频影像的发送和接收。
3、后端-监控显示器+用于显示和存储监控视频影像。
PS:后端可分“隧道工程监控室”和“工程总部监控中心”,通过互联网将“隧道工程监控室”和“工程总部监控中心”连接,“工程总部监控中心”也能观看隧道的监控影像。

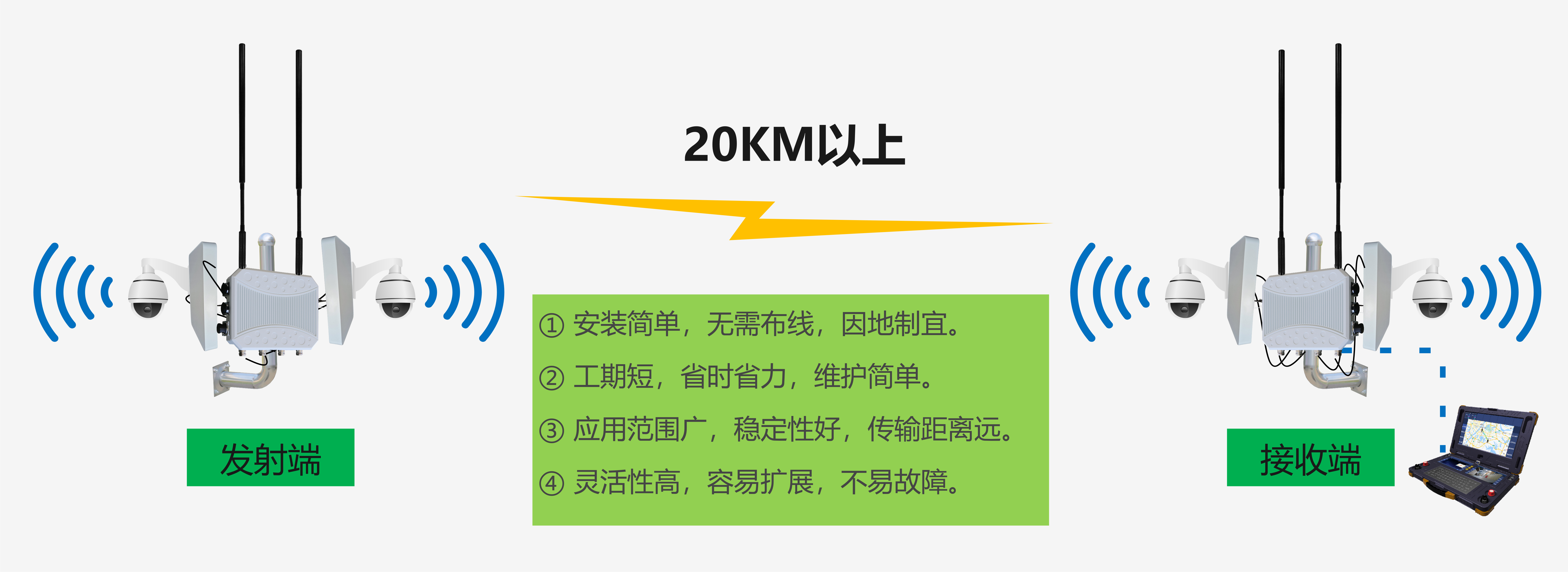

产品系列:点对点、点对多点

方案优势

* 原理性无缝切换实现

支持分层分组和漫游组网，扩展系统通信能力。

* 每条链路支持

没有中心网，可以根据需要灵活部署，没有机房、传输网等基础设施支持，可以任意设置，可以通过多跳中继网络进行扩展，进一步扩大覆盖范围。

* 多链路数据分集容错

具备跳频功能，有效提高抗干扰和抗跟踪能力;引入数字滤波功能，有效抑制远程干扰。同时采用ARQ传输机制，降低了数据传输损耗率，提高了数据传输的可靠性。

* 强抗多径能力
采用COFDM技术，抗多径能力强。数据透明传输支持各种业务数据，无需差分透明传输。通过宽带传输，可以支持清晰的语音、宽带数据、高清视频等多媒体业务。
